AI 做 CAD 的正确姿势：光写脚本是不够的

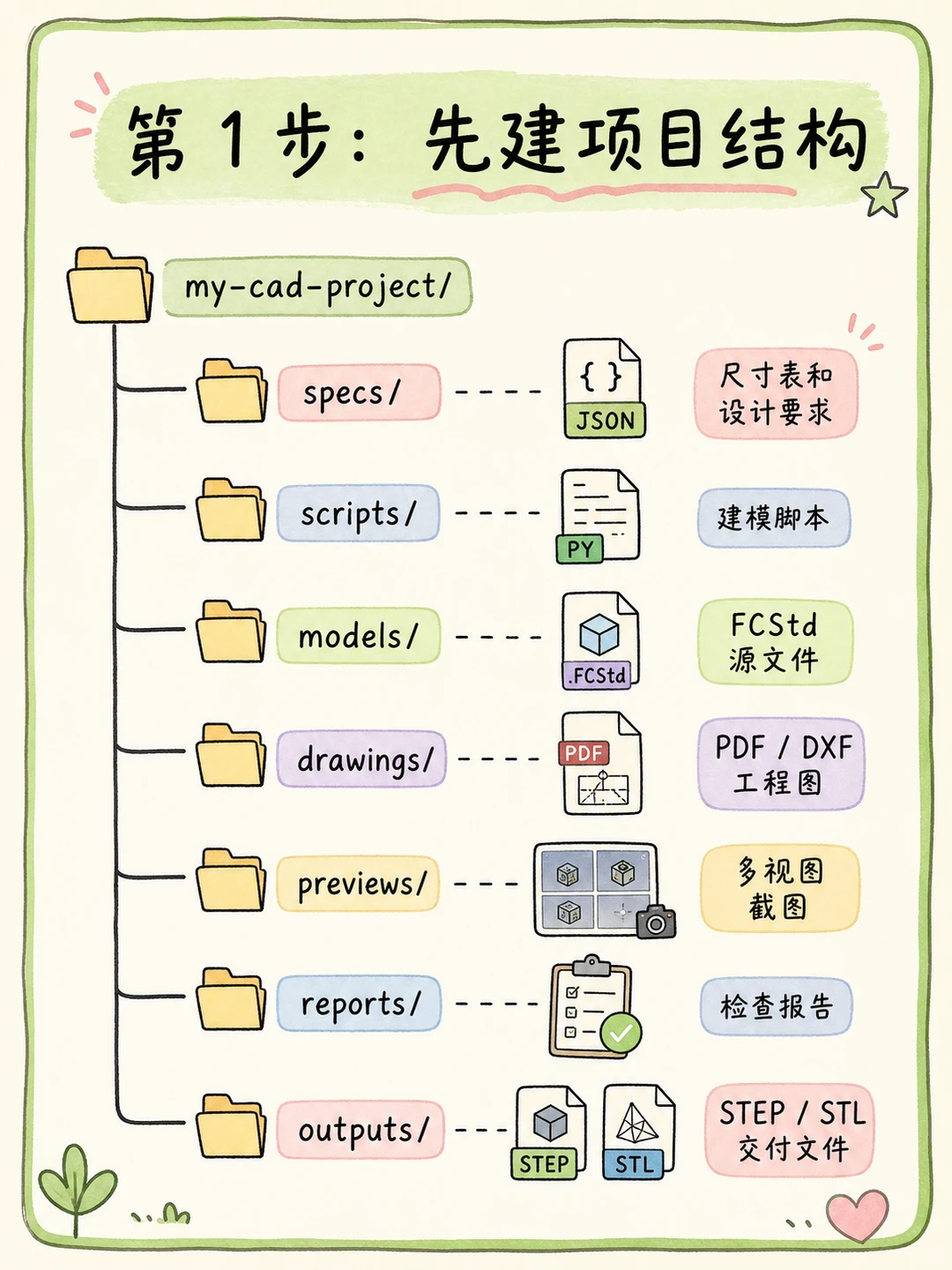

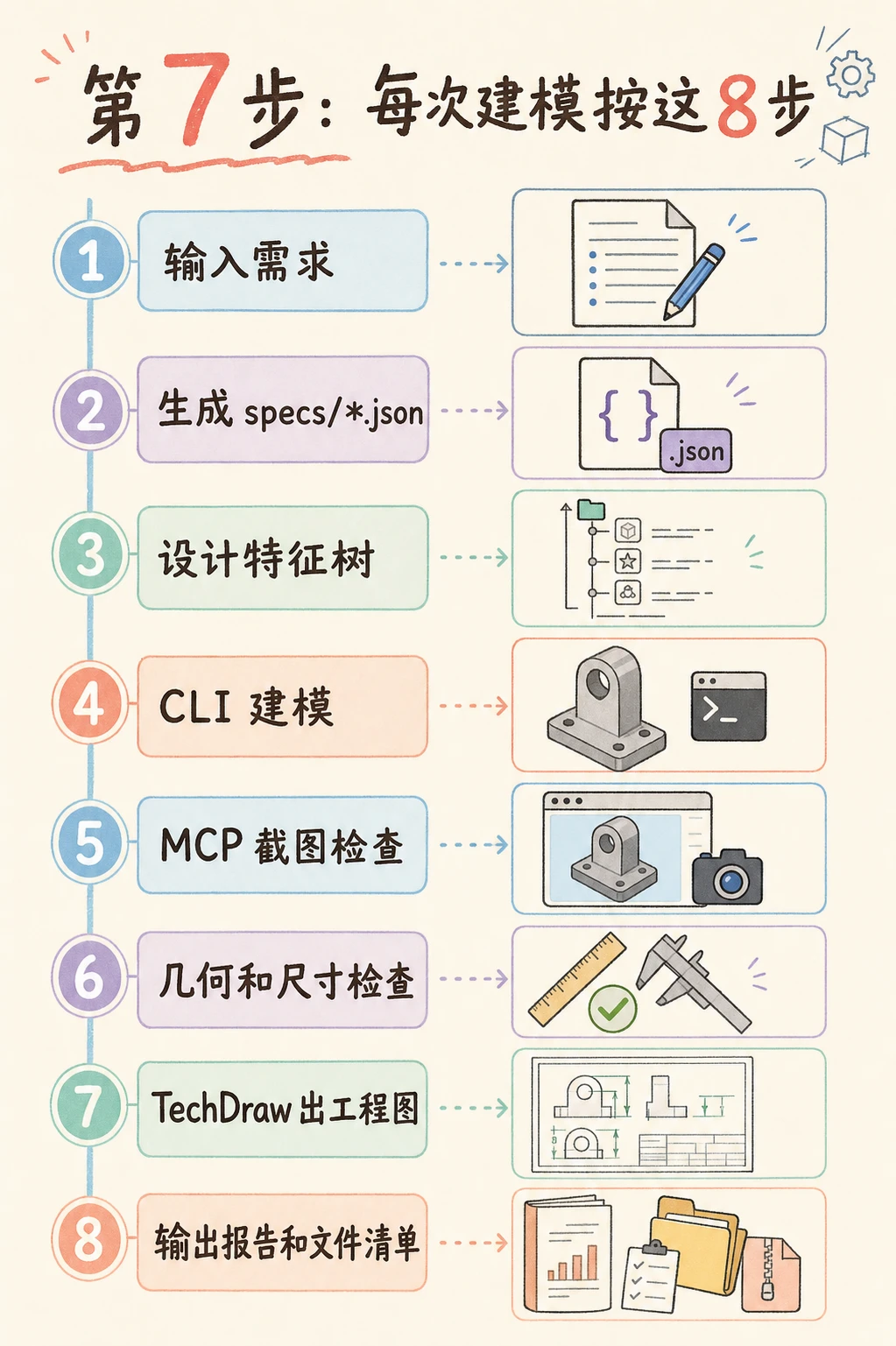

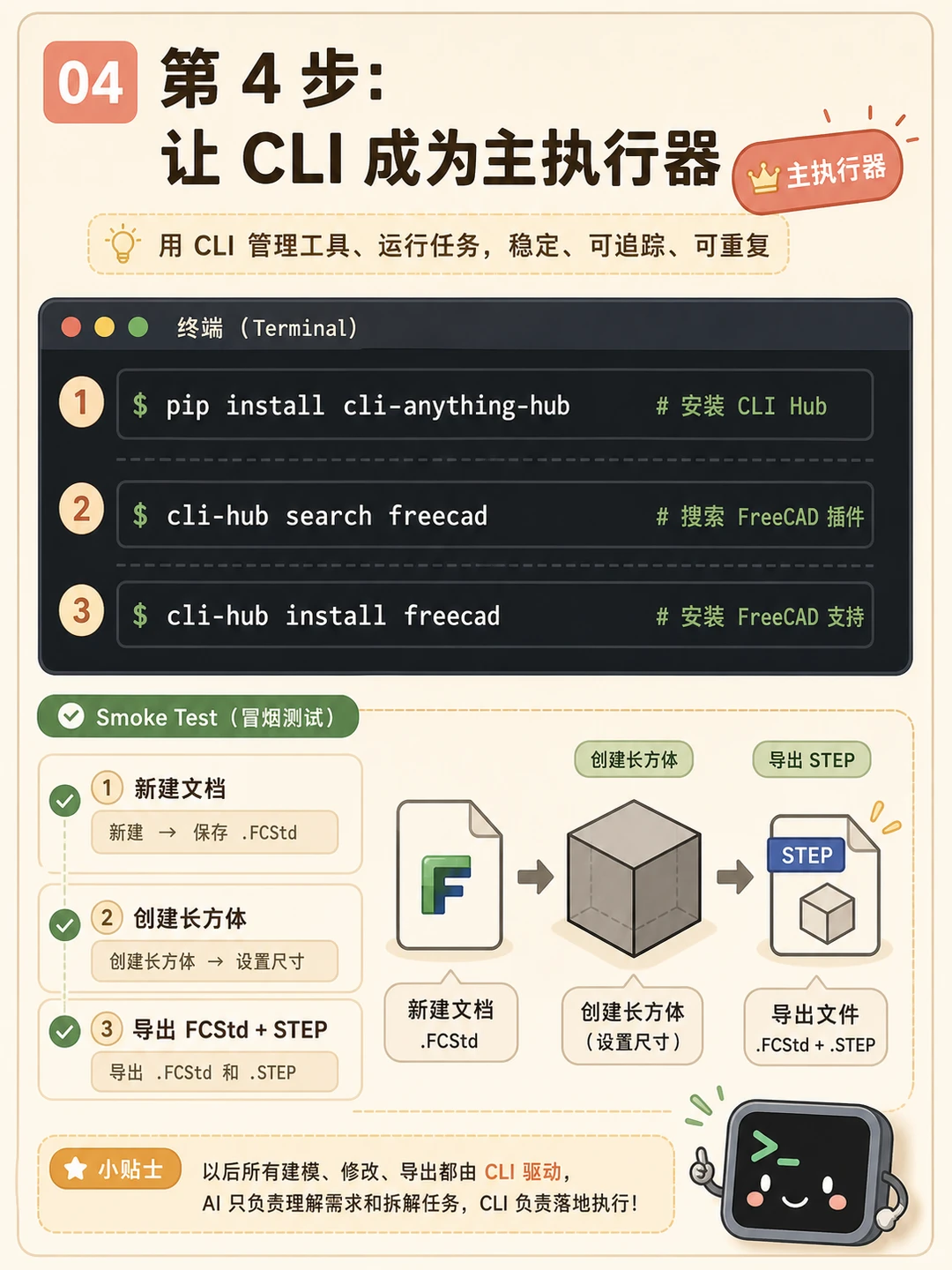

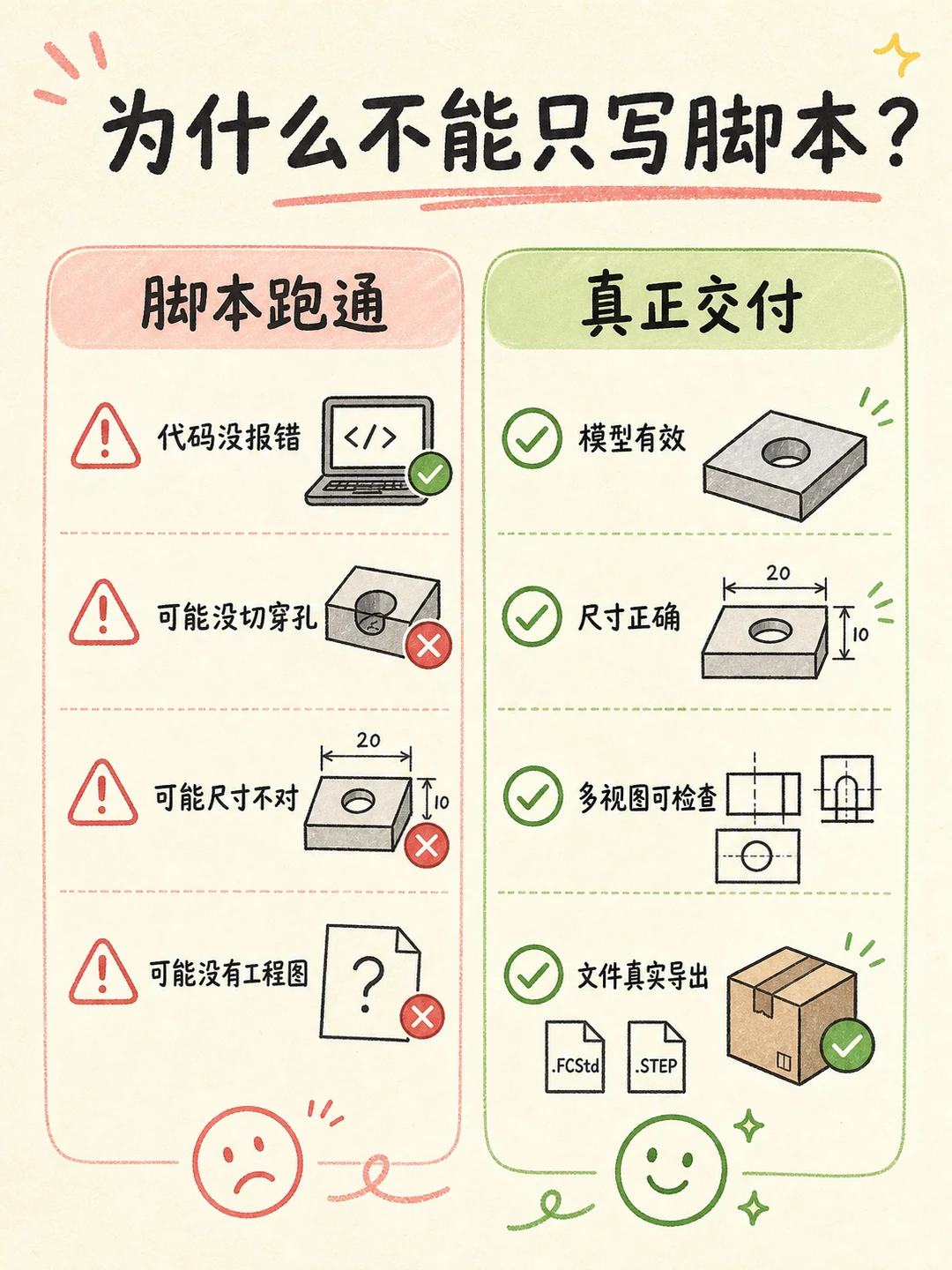

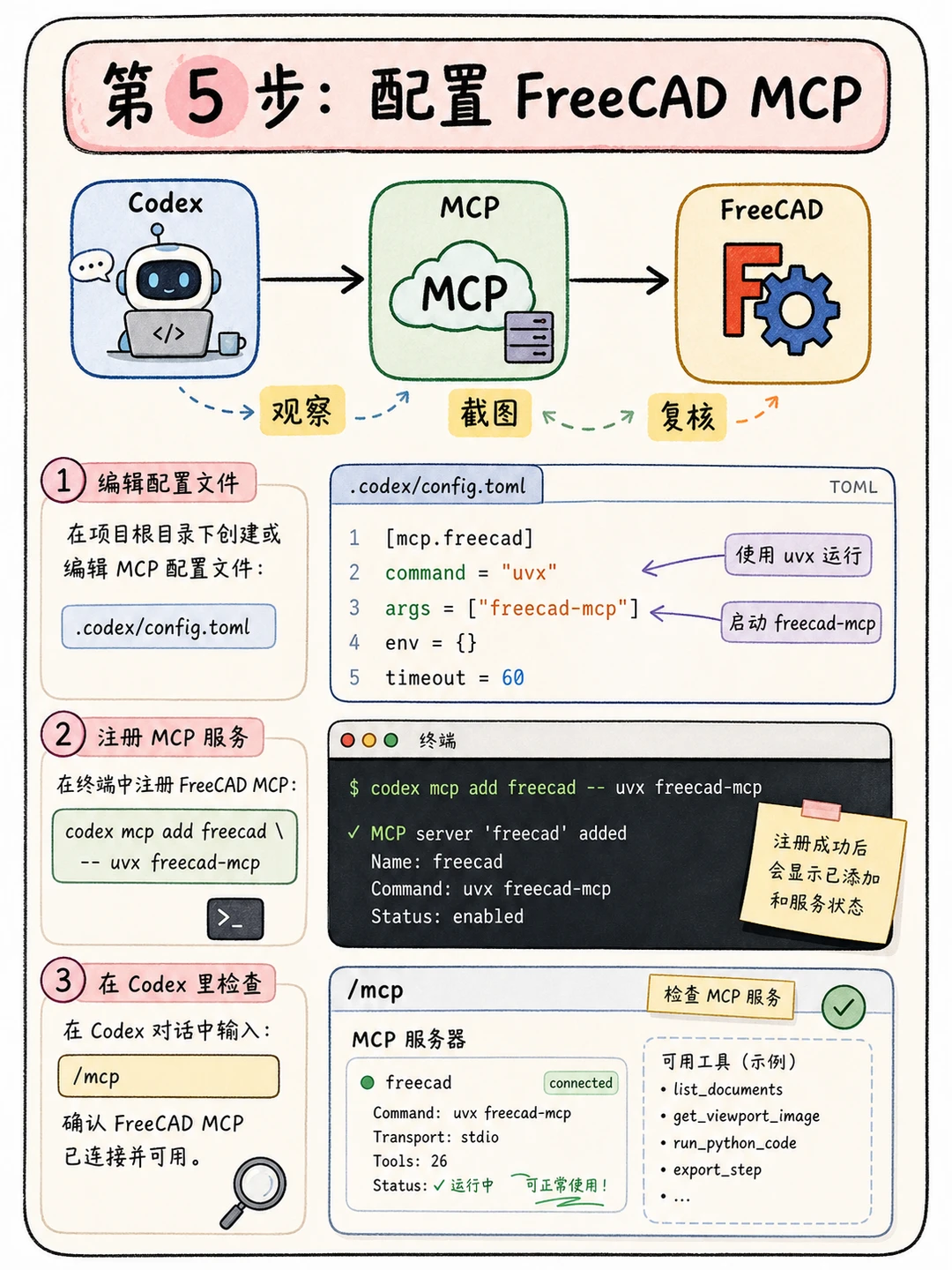

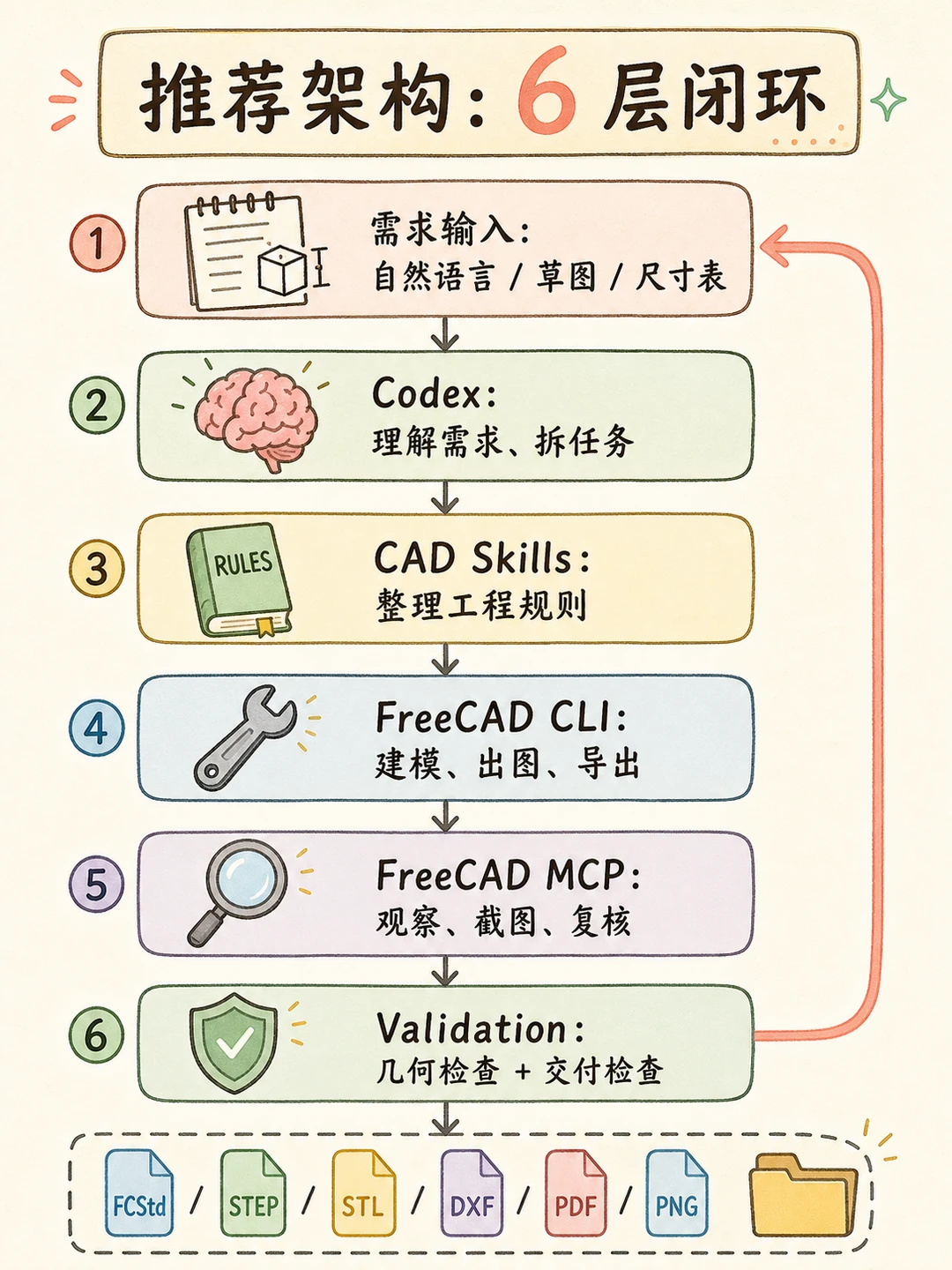

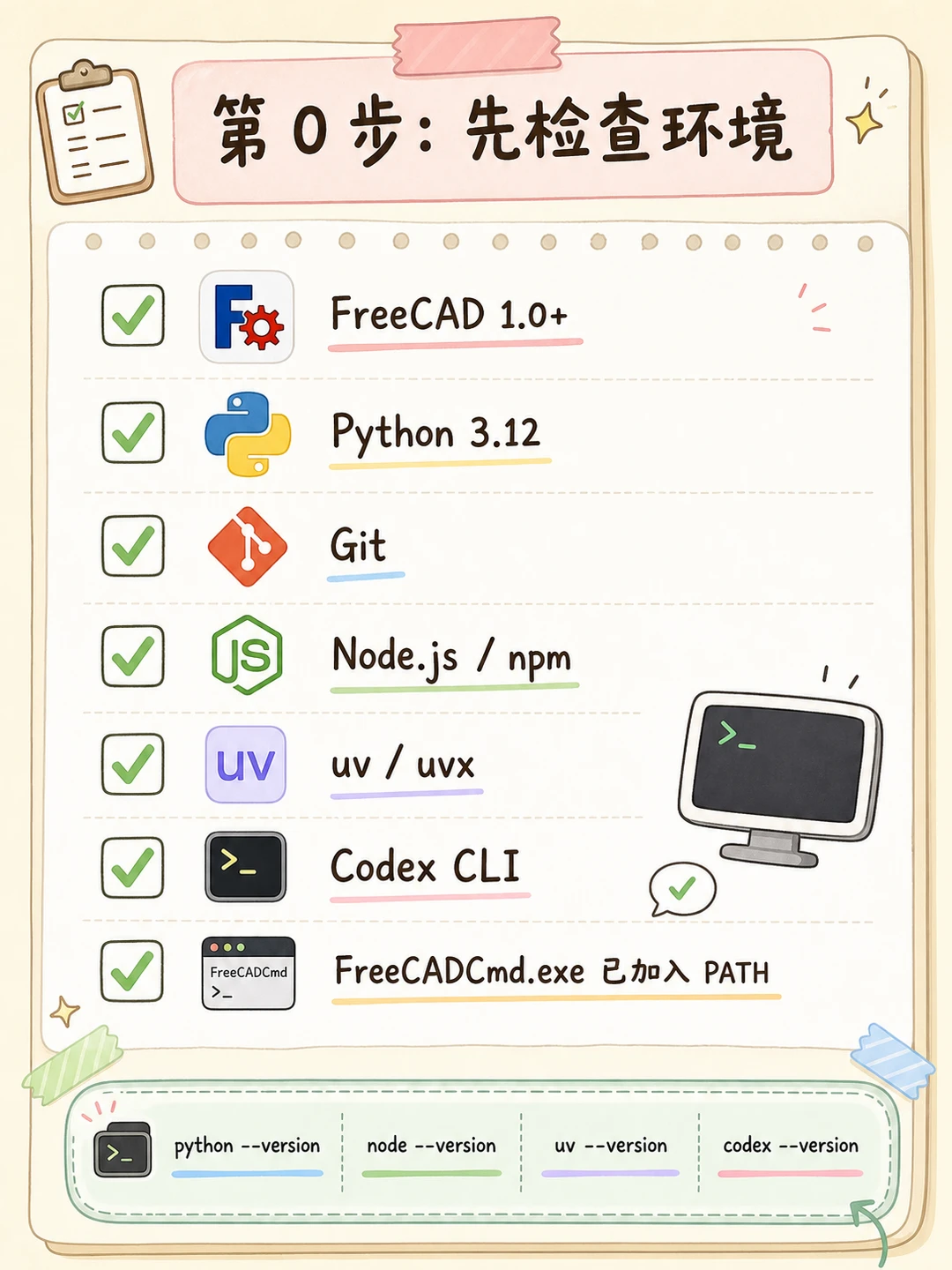

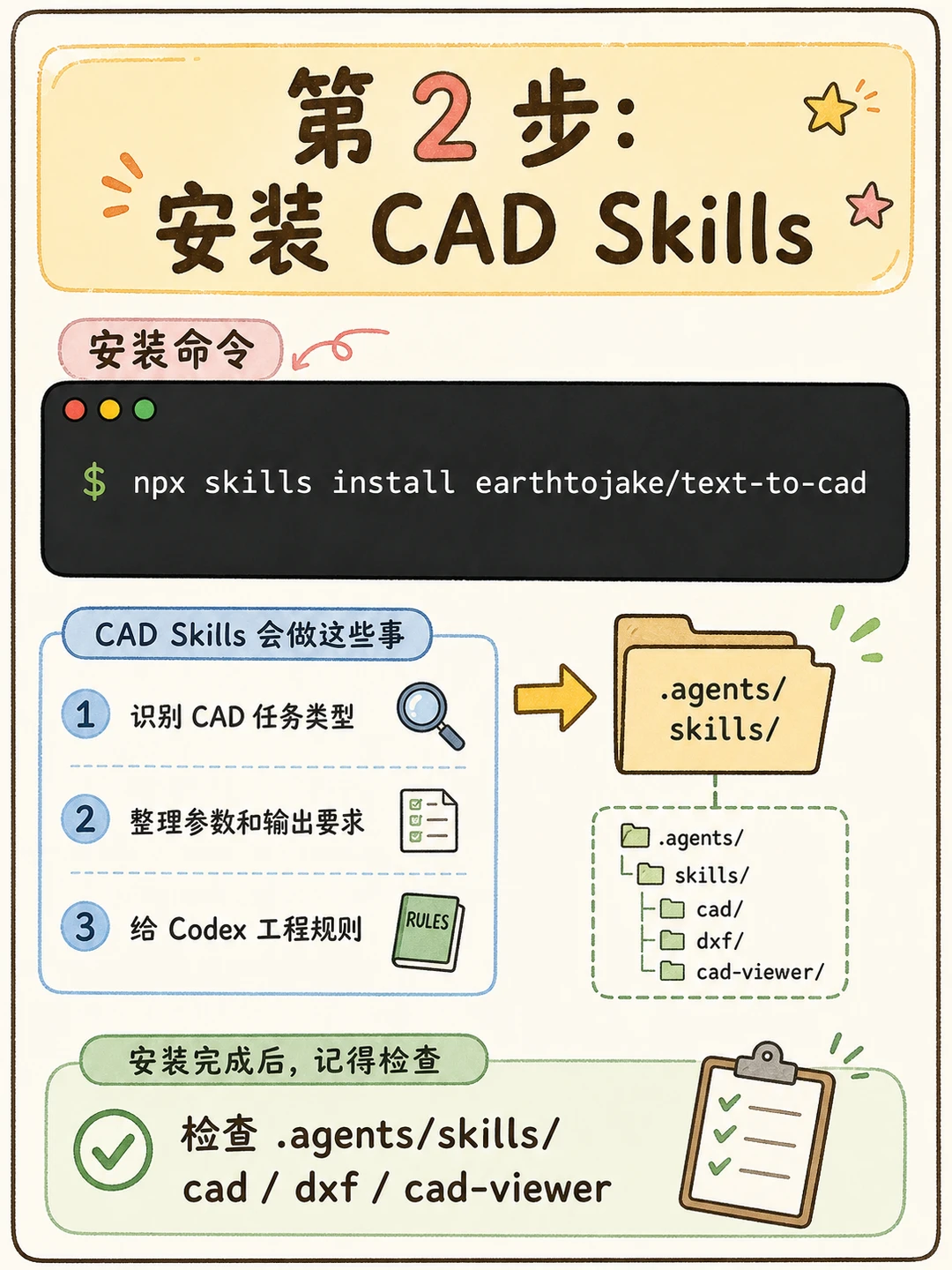

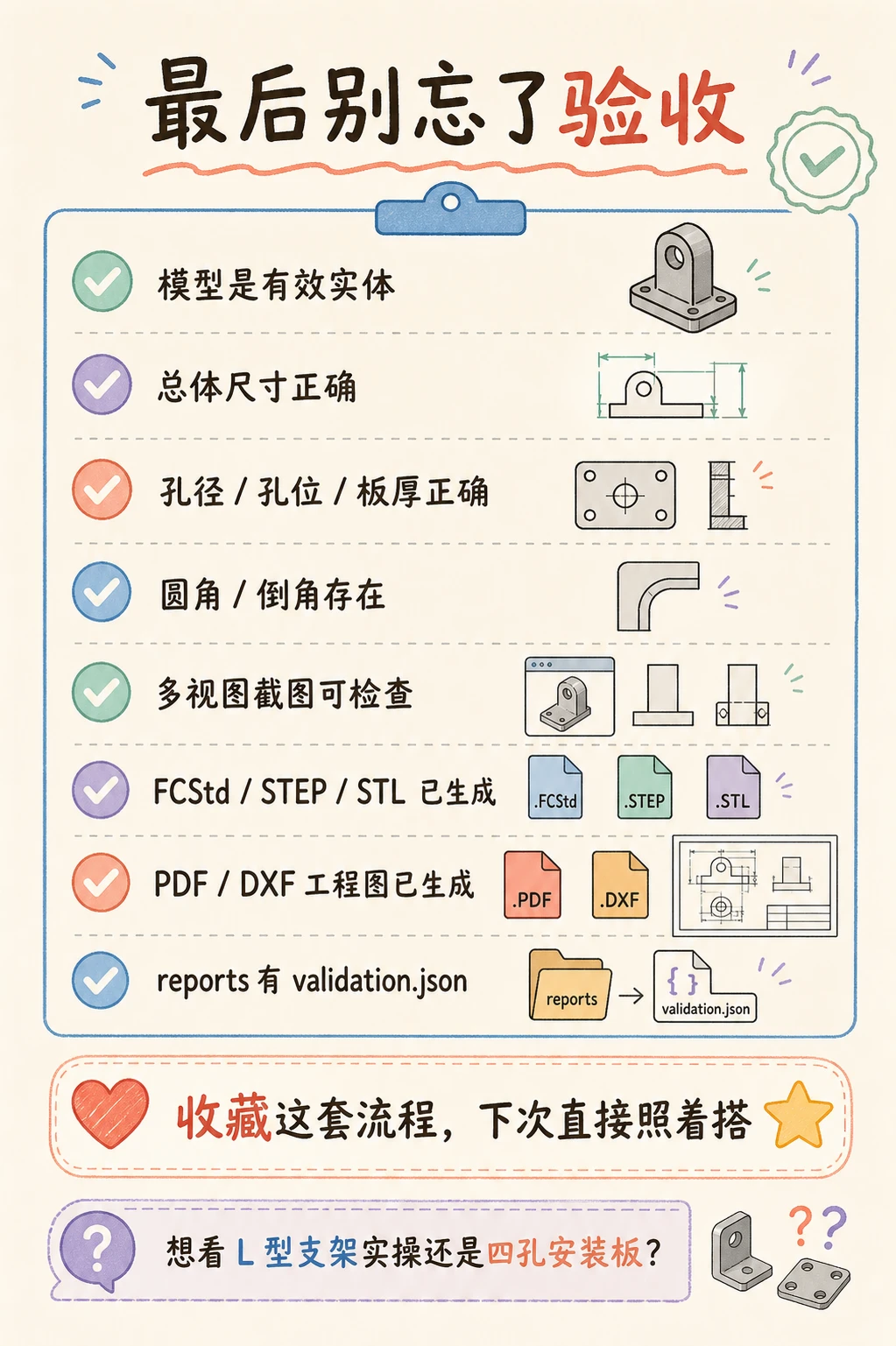

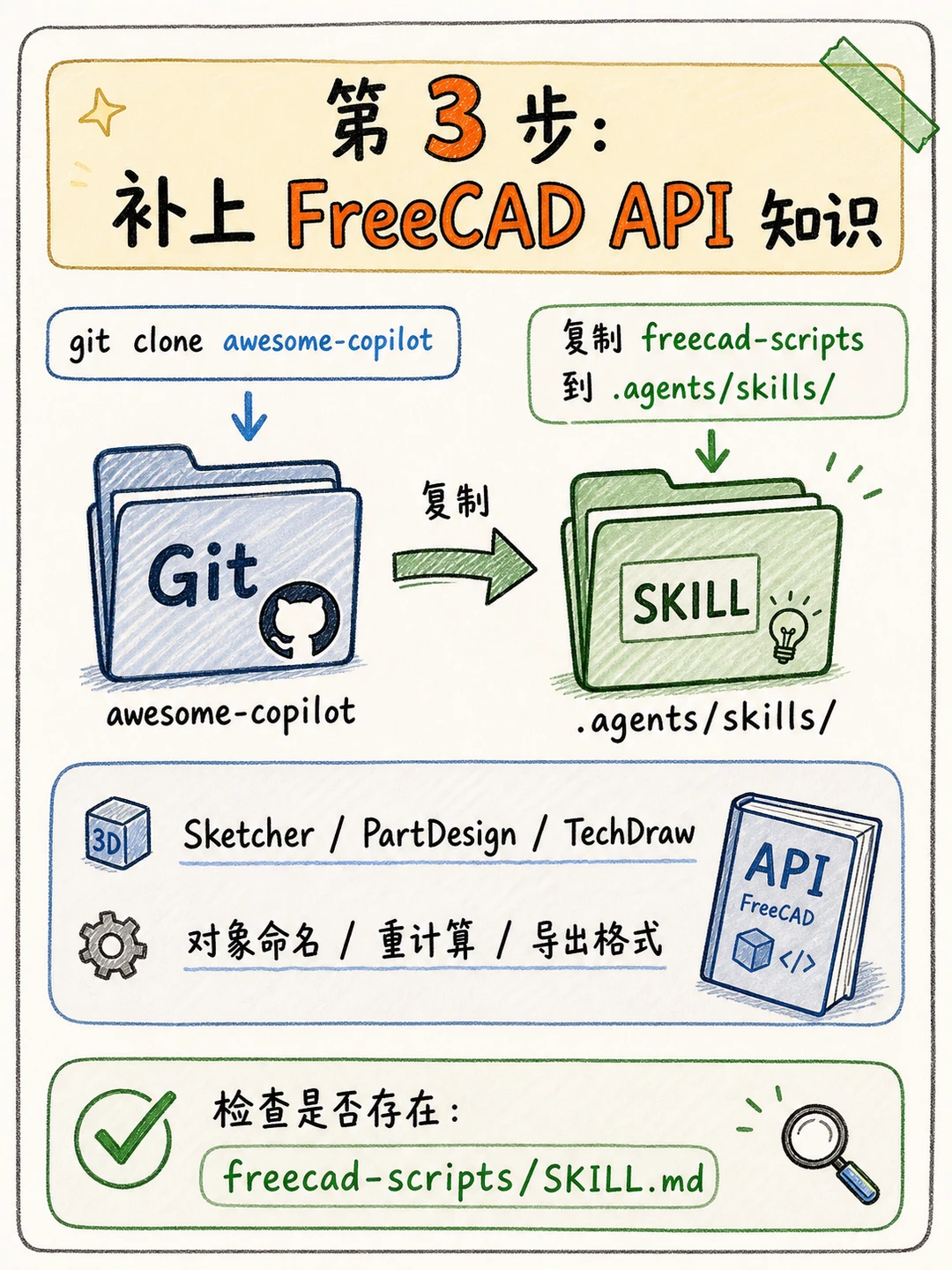

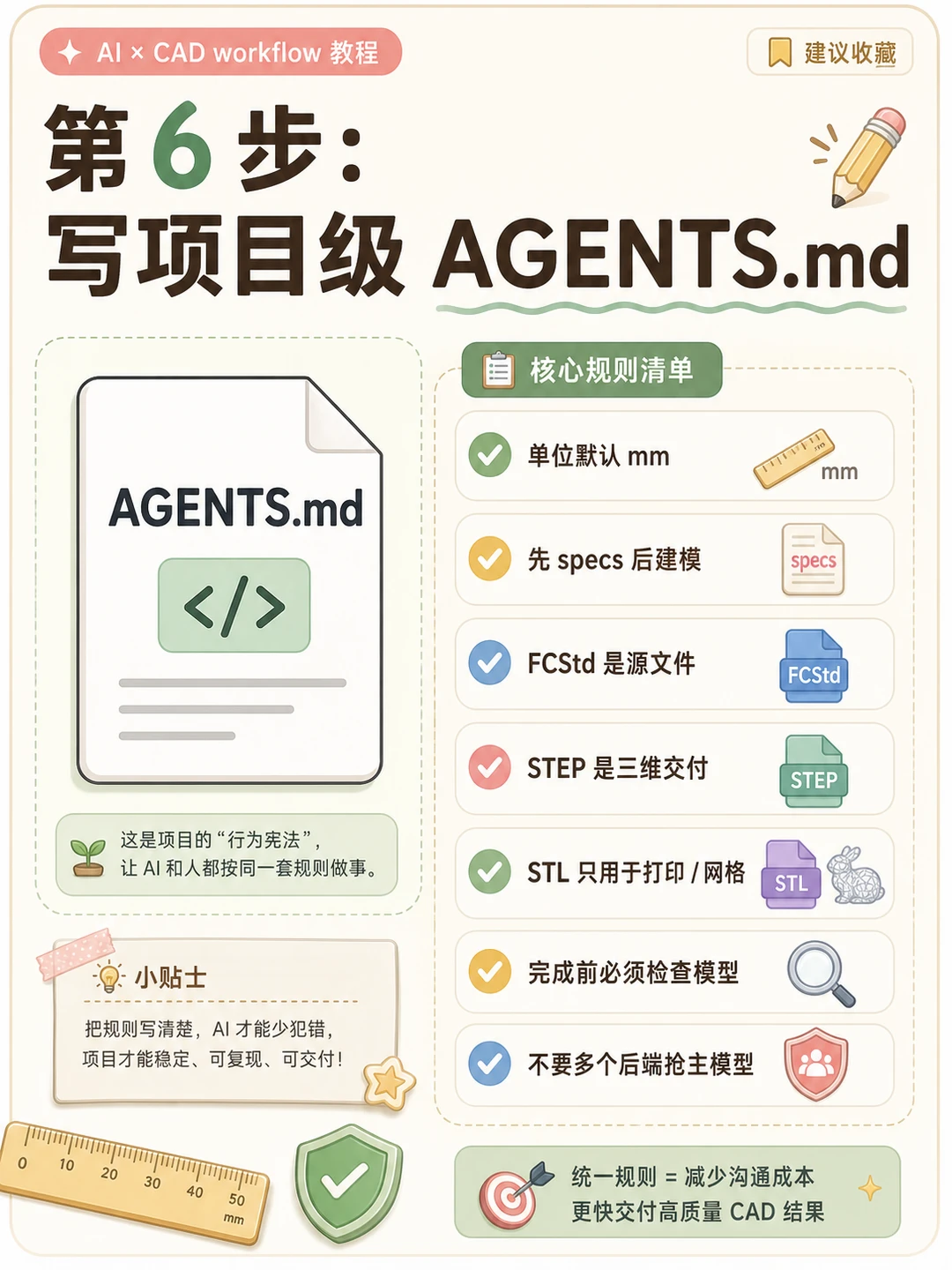

AI 做 CAD 全流程，脚本不报错不代表模型能交付 别只让 AI 写脚本了。脚本不报错，不代表 CAD 模型能交付。我现在用这套分工：Codex 理解需求调度，CAD Skills 管工程规则，FreeCAD CLI 做主建模，MCP 负责复核。 第 0 步，检环境。FreeCAD 1.0+、Python 3.12、Git、Node/npm、uv/uvx、Codex CLI 确认可用，FreeCADCmd.exe 加入 PATH。 第 1 步，建目录。specs、scripts、models、drawings、previews、reports、outputs，文件按目录归档。 第 2 步，装 CAD Skills。npx skills install earthtojake/text-to-cad，确认 .agents/skills/ 下有 cad、dxf、cad-viewer。 第 3 步，补 API 知识。clone awesome-copilot，freecad-scripts 复制到 .agents/skills/，补 Sketcher、PartDesign、TechDraw 规则。这步跳过，后面卡草图约束。 第 4 步，CLI 做执行器。装 cli-anything-hub，search/install freecad，测试建文档、建长方体、导出 FCStd 和 STEP，链路通了再往下。 第 5 步，配 FreeCAD MCP。.codex/config.toml 里配 uvx freecad-mcp，或执行 codex mcp add freecad -- uvx freecad-mcp。FreeCAD 启 RPC Server，Codex 里跑 /mcp 确认连通。 第 6 步，写 AGENTS.md。单位 mm，先 specs 后建模，FCStd 是源文件，STEP 是交付格式，完成前必须验模。 第 7 步，建模跑 8 步。需求输入→生成 specs/*.json→特征树→CLI 建模→MCP 截图→几何尺寸检查→TechDraw 出图→报告和清单。 验收：几何有效，尺寸正确，孔位孔径对，FCStd/STEP/STL/PDF/DXF 真实生成，reports/validation.json 存在。 每步都踩过坑。收藏备用，下次直接照搭。
